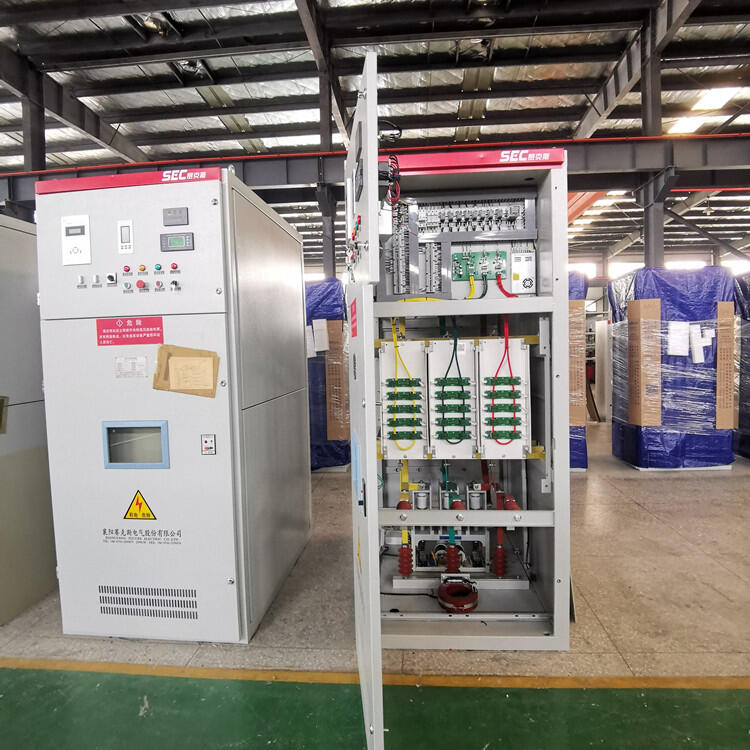

阿特拉斯空壓機配套軟啟動柜 賽克斯SPHMV高壓固態軟啟動柜有效降低起動電流，多種起動方式可選擇，保護功能完善。

高壓固態軟起動柜的結構說明

SPHMV系列總體結構精心考慮以適應各種使用對象和工作環境。

結構：結構采用 GB/T11022-2020高壓開關設備和控制設備的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。先進的數字觸發系統將低壓控制通過光纖連接到高壓部分，便捷的維修設計允許各相模塊可以迅速單獨進行更換。為運行安全起見，高壓部分和低壓部分完全隔離開來.

區域：SPHMV整體結構被劃分為 3 個相互絕緣的部分。由高壓可控硅模塊、可控硅保護部件、真空開關部件等組成的高壓回路；由光纖觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元；由系統控制與顯示部件構成的系統控制和人機交互單元；3 個單元之間相互絕緣，做到高、低壓之間的可靠隔離。電源電纜可以從機柜的頂部或底部位置進入，在柜體內留有足夠的空間以便于接電源進線、電機電纜從機柜的底部位置進入允許適當地進行彎曲。

接地線：為保障SPHMV的可靠運行，機柜中各個控制單元地線相連接至機柜的下部接地銅排上。

運輸規定：機柜上開孔和彎角可以承受和支持整個機柜結構的最大重量。

SPHMV高壓固態軟啟動柜分為一體式和獨立式兩種，客戶按需定制。

高壓軟起動柜適用于3KV 6KV 10KV大功率三相異步鼠籠電機 同步電機軟啟，主要元器件包括：可控硅閥體組件、高壓真空接觸器、電壓互感器、電流互感器、光纖觸發板等。

高壓固態軟啟動的四種典型應用方案 如下圖

文中顯示高壓固態軟啟動柜價格為小規格指導價，實際價格以合同報價為準。

SPHMV高壓固態軟啟動柜還可與賽克斯電氣生產的高壓開關柜與SBB高壓電容補償柜配套購買，歡迎咨詢。
